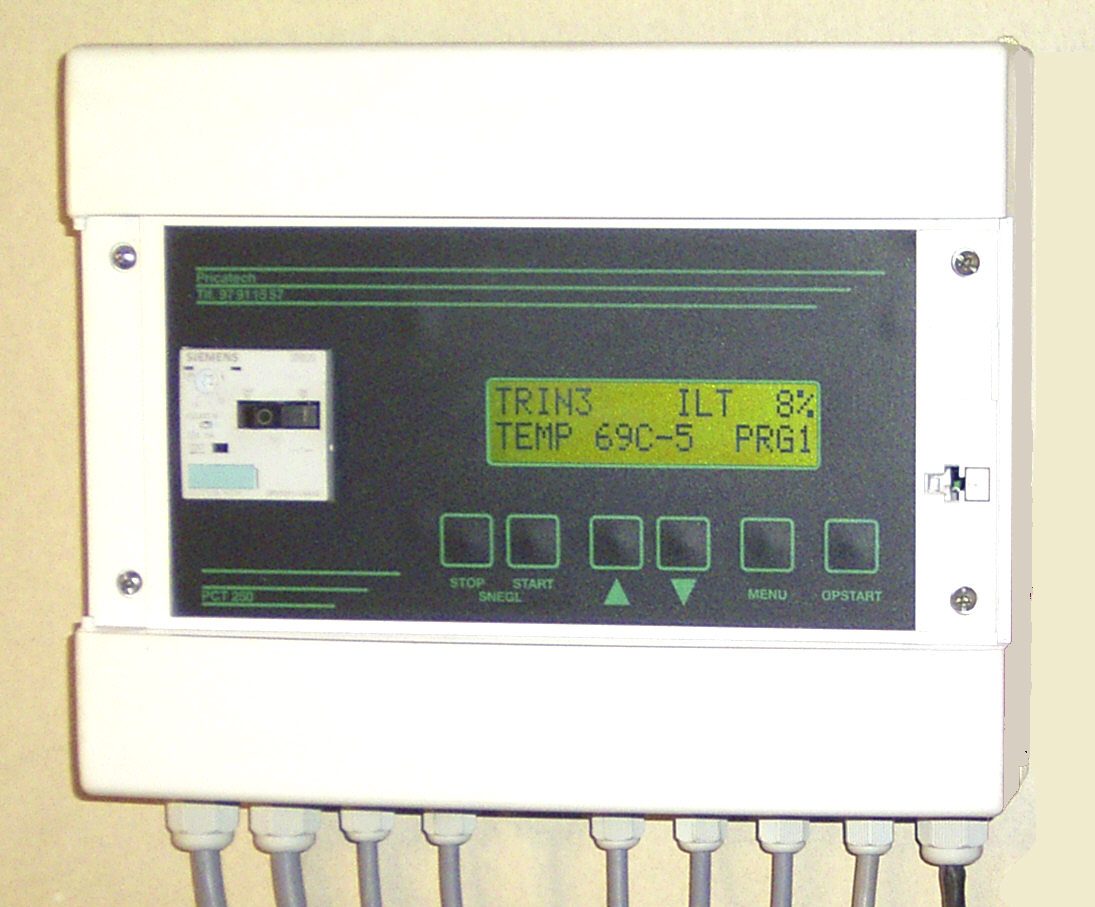

Iltstyring til små stokerkedler.

Styringen er fremstillet af Pricatech i Thisted.Anvendelse:

bulletTil små kedler med en blæser og en stokersnegl.
bulletForberedt til røgsuger samt 2 ekstra motorer.
bulletKun til serieproducerede kedler

Udstyr:

bulletIltsonde og temperaturføler, tilslutning for overkogssikring.
bulletOpmærkede ledninger er monteret.
bulletCE stik for tilslutning til vægudtag (3F + N + J).
bulletDer kræves ikke autoriseret elektriker til kobling af ledninger.

Fordele:

bulletOptimalt forhold mellem luft og brændsel.
bulletNeddroslet kedelydelse i stedet for hyppig pausedrift.





Styringen er fremstillet af Pricatech i Thisted.

Styringens forbindelser:

bulletIndgange:
  1. Lambdasonde til måling af røgens ilt (dvs. måling af ubrugt luft).
  2. Trmperaturføler til måling af kedeltemperaturen.
  3. Overkogssikring, som bryder både i software og hardware.
  4. Lågekontakt, som bryder både software og hartware.
  5. En ekstra signalindgang.
bulletUdgange:
  1. Stokersnegl, 3-faset solid state relæ.
  2. Blæser, 1-faset solid state relæ.
  3. Røgsuger, 1-faset solid state relæ.
  4. Ekstra motor, 1-faset solid state relæ.
  5. Signaludgange (5V) til to eksternt 3-faset solid state relæ.



Styrefunktioner.

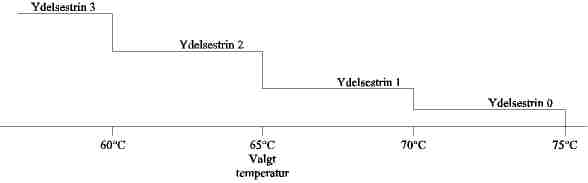

Kedeltemperaturen bestemmer anlæggets driftstilstand. Ved for lav temperatur har anlægget fuld ydelse (trin 3). Ved højere temperatur nedsættes ydelsen trinvis (trin 2, trin 1), idet blæserhastigheden går ned, og der kommer mindre brændsel. Figuren viser de tre ydelsestrin, samt trin 0, som er efterløb inden pausedrift. Der er 5°C mellem skift af ydelsestrin, hvilket giver en stabil drift, men skift af ydelsestrin sker tæt på den indstillede temperatur, idet der sker en langsom korrektion, som flytter skifteområderne op og ned.

Med iltsonden reguleres brændselsmængden, så det svarer til luftmængden. Ved overgang til lavere ydelsestrin, stopper sneglen kortvarigt, hvis der er for meget brændsel i brændrummet, hvilket registreres med iltsonden.

Styringen grundindstilles optimalt til den serieproducerede kedel, men fra panelet er det muligt at indstille alle relevante parametre. Det er desuden muligt, at slette alle indstillinger og gå tilbage til grundindstillingerne.
